1200MHz用のアンテナ作成【追記】

今日は、久しぶりにアマチュア無線用のアンテナを作りました。

昨年暮れに145MHz帯の無線機を押し入れから見つけ、動作させたところメモリ機能が全くだめなのと、若干Fずれ(周波数が合わない)ところがあるものの使えたので、今までやりたくてもできなかった145MHz帯のSSBモードとして使ってみることにしたのです。

ところが、専用のアンテナがありません。
いえ、あるにはあるのです。×字になったようなクロスさせたAWXアンテナです。
これを145MHz帯ではなくって3/4λ(ラムダ=波長)として動作する430MHz帯として使っているのです。我が家のように住宅街の中では十文字の指向性があるのでとても塩梅がいいのです。
下の写真は実際に上げたところ。145MHz用のAWXアンテナです。

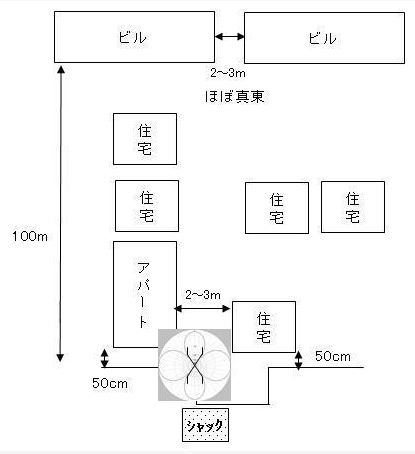

で、家の事情とアンテナの関係はこんな感じ。

建物の隙間に向かって電波が飛びそうに見えます。実際もそのように飛んでいるみたいです。その特性(十文字指向性)が我が家にとっていいのです。

で、同じような特性で145MHzを動作させようとすると、50MHz帯のアンテナで実現するしかありません。50MHz帯の1波長は6mとなり、アンテナの1エレメントの長さが3mとなります。ちなみに145MHz帯では1波長が約2mで、アンテナの1エレメントは1mとなります。

 我が家ではこの3mが取れません。L型にすれば、1辺が半分の長さになるのですが、それでもギリギリです。そのままで実現しようとするのは、はっきりいって無謀です。

 それからもう1本。
1200MHz帯の指向性のある八木アンテナを無線仲間から借りて使っているのですが、東方向への固定になっています。せっかくローテータがあるので、それで回したいのですが、これも半径30cmほどの長さのものに限られてしまいます。それはベランダにある排水溝の縦方向のバイプに引っ掛かってしまうからです。

 そこで、ここでも3/4λのAWXアンテナを利用するのが良さそうということになります。1200MHzの場合は430MHzのものを作るといいのです。しかも、この3/4サイズでうまく動作するのは他の周波数で実証済みですから。

 写真は、過去に作ったハンディタイプ無線機用の430MHz用のAWXアンテナです。

アンテナがついているのは無線機ではなく、アンテナアナライザーという測定器です。これで、このアンテナがどの周波数用なのかを測定してくれます。昔、こういうのがなくって、アンテナ作成が大変だったのです。

 そして、今回、このアンテナを一度ばらして、外で使えるように作りなおすことにしたのです。
まずは、防水テープをはがします。給電部分はこんな感じです。


上下のアンテナのエレメントが接触しないように、ネジの頭がプラスチックのものを使ってくっつかないようにしています。当時ここが苦労したところでした。

 塩ビパイプ用のT型のジョイントにエレメントをつけます。
中は、最近、このパターンを何個も作っているので案外スムーズです。


そして完成したのがこちら。
今回は、コネクタを初めてN型で作りました。


完成したらもう外は真っ暗でしたので、実際の設置は明日以降になります。どういう風に動くのかが楽しみです。万が一1200用で動作しない場合は、430用として使う予定です。一応、地上高(高さ)は一番かせげてますからね。

【追記】

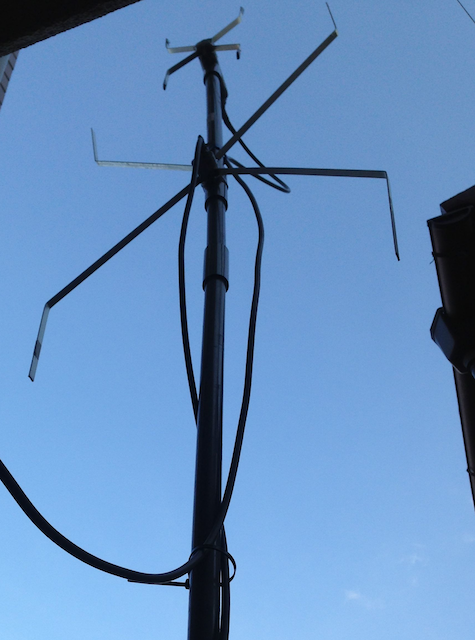

 アンテナを上げました。430MHz用の上に1200MHz用のAWXを上げました。
ちょっとね、ケーブルの取り回しが美しくないのが残念なところです。

【追記ここまで】

最後に、AWXアンテナの特性を。(145MHzのアンテナを430MHzで共用するとき)

まずは、145MHzとして。左は上から見たとき。右は横から見たとき
上からは、すべての方向にまんべんなく飛ぶことがわかります。横から見ると、ほぼ水平方向に飛ぶようです。

次に、430MHzがどう飛ぶか。

上から見た(左)ときに4方向に強く飛ぶことがわかります。横から見ると、水平方向と、若干斜め上方向に飛ぶようです。

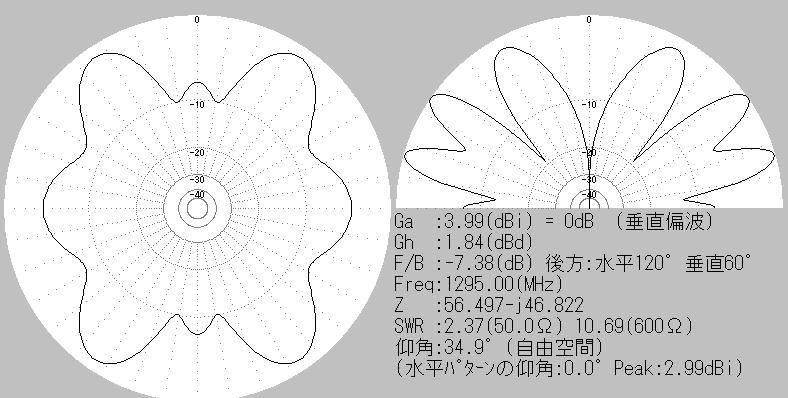

このアンテナに、無理矢理1200MHzを乗せるとどうなるか。

6方向に飛びます。我が家の環境にはちょっと合いません。横方向でも、水平方向というよりも斜め上方向に飛ぶようです。ちょっと使えないかな。
