みなさん こんにちは。なかちゃん です。

ここは、私の世界を。。。つまりは、バイクのこと、アマチュア無線のこと、災害のこと、何度も見る夢のこと、日常のこと、それから。。。つまりは私の世界を記事にしています。

このページは先頭ページです。
日々の記事は、この次のページからになります。

1.バイク&無線
# by WofNaka | 2020-12-31 23:59

アマチュア無線の楽しみ方について(その5)

<波長のはなし>むかしのNHKのみんなの歌で流れた曲に「地球を回れ 7階半回れ♩」というのがあったのですが、覚えていますか?あの7回半、って何?はい。これは光の速度を歌にしたものなんですね。光の速度は1秒間に30万Kmで、地球の周囲の長さが約4万Kmなので、光が1秒間に地球を7回半回った距離になる、という歌です。この30万Kmが無線に関係してきます。例えば、ちょっと前の地上波アナログ放送の3chのアンテナを考えてみます。だいたい100MHzです。1波長(m)の計算式は、光の速度/周波数 で求められます。つまり、300,000,000/100,000,000=300/100=3m です。でも、思い出してください。アンテナの幅はせいぜい手を広げたよりも少し短いくらいでしたよね。こういったアンテナの幅は、1/2波長の長さになりますから、1.5mになるんですね。手を広げたぐらいです。今の地上波デジタル放送の周波数は400MHzの後半から700MHzの前半になりますが、例えば500MHzとして算出すると、300/500で、1波長は60cmになり、アンテナの幅は30cmになります。よく私たちアマチュア無線局は、屋根の上やタワーに上っているアンテナを見て、それがどの周波数のアンテナなのか、だいたいわかってしまいますが、これなんです。アンテナの種類で、その幅はいろいろとあります。同じ形のものをスタックと言って、縦横に並べている場合もありますし、パラボラアンテナのように反射するものが大きい円形のお椀のようになっていたりします。ちなみに、中華鍋の焦点に携帯電話を持ってきて、正確に基地局や中継局に向けることができれば、より強い電波で通信ができるようですよ。<指向性のはなし>裸電球を灯すと、周囲に障害物がなければ360度全方向を照らします。蛍光灯のように傘がある場合は、傘とは反対側を照らします。裸電球は無指向性で、蛍光灯は指向性があると言えます。テレビのアンテナは、さきほどの1/2波長のサイズのものが魚の骨のように並んでおりまして、一番後ろのものが少し長いですね。あれは反射器です。蛍光灯の傘の部分です。ですから、反射器とは反対方向に指向性が強いアンテナになります。パラボラアンテナの場合は、あの大きなお椀のようなものが反射器で、実は、そのお椀の焦点になる部分に小さいアンテナがあるのですが、それが電波を出したり受けたりする部分で輻射器と言います。それ以外の骨の部分を導波器といいます。そして、縦にしたものは垂直方向の偏波になり、横にすると水平偏波に、パラボラアンテナなどは円偏波になるのです。円編波で代表的なものは、衛生通信になります。そして、アマチュア無線の免許を持っているとこれらを駆使したアンテナを自分で作ることができて、それがまた楽しさのひとつとなっているのです。難しいですけどね。

# by WofNaka | 2019-02-20 22:05 | アマチュア無線 | Trackback | Comments(0)

LEAD110でおでかけ

今日は暖かかったねぇ。

ということで午前中のお出かけの後で、職場までものを取りに、初めて、夫人のバイクで出かけました。

ちょっと癖があるのよね、このバイク。

ハンドルと前輪付近にバッテリーを含む電気系統が詰まっているからか、ちょっとしたハンドル操作で、左右のどちらかに持っていかれそうになるLEAD110。

なので、ちょっと心配だったんだけどね。

真ん中を保とうとしないで、どっちか寄りにしておけば安定している感じがありました。

今日は暖かいけれども、風があって、結構冷たいの。

帰りの西の空には不気味な雲が出てきたので、急ぎ帰宅しましたが、今日はパンダやかくれんぼをしている人たちが沢山出ていて、ね、何を待っているんでしょうね。

楽しそうだったから、そこは避けて帰りましたよ。


「にほんブログ村」に参加しています。下の絵、またはボタンを押していただけませんか。
# by WofNaka | 2019-02-20 21:20 | バイク&無線 | Trackback | Comments(0)

T型、逆L型アンテナの実験


昨日、バーチカルアンテナハンドブックを見ていたら、T型アンテナ、逆L型アンテナ、そして傘型アンテナの記事が載っていた。

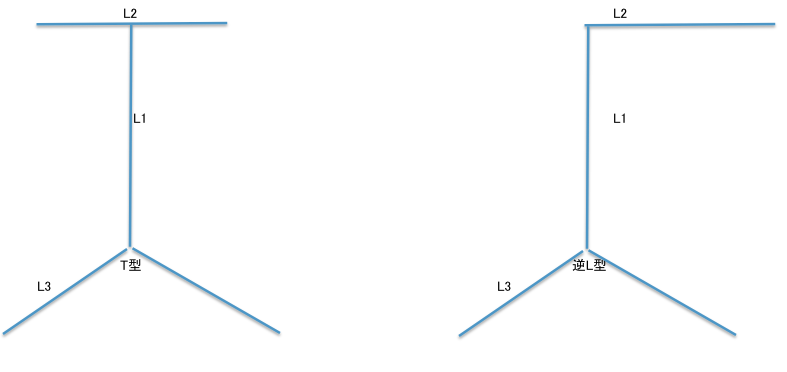

こんな感じのアンテナになる。

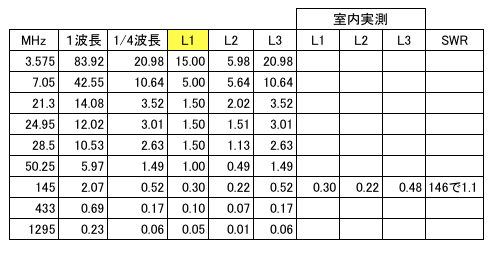

アンテナの各部のサイズはこちら。実測値以外は計算式で求められる。
L1は、自由に決められる。L3はラジアル。
当初、このL2が半分の長さで済みそう、という認識だった。
もし半分で済むなら、21MHz〜50MHzまでのアンテナを1本で作れるかもしれない、という期待があった。
そこで、145MHzで実験してみた。

まず最初にやったのが、ラジアル(L3)の調整。
50cmに切った、2.5mmのアルミ線を水平ダイポールにしてアンテナアナライザーで同調点を145MHz付近に調整した。
次に、希望のL1の長さを30cmとして作成した。
次に、算出したL2の長さを、試しに1波長ーL1で求めた22cmにして逆L型にして逆L型を試してみた。

逆L型は、そうなるだろうと思ったほどに、ほぼ一発でうまく行った。

次に、逆L型のL2の半分の長さのものを用意して、水平に取り付けてみたところ、やはり145MHzには同調できなかった。
かなりがっかりした。
アンテナハンドブックから、そういう風にも読み取れたので、期待したけれど、やっぱりな、と思った。

そこで、先の逆L型のL2を真ん中で取り付けたところ、これまたうまく調整ができて、さらに昨日のが勘違いだったことがわかった。
我が家のベランダは、非常に狭いから、やはりこれではシングルバンドのアンテナにしかならないな、ということがわかった。

先の表。実測値も載せますが、ちょっと切りすぎたかも。計測などは室内で行った。

部品を全部バラしたあとで、そうだ、傘型もやってみればよかったと思ったけれど、もう遅い。また次の機会に。




「にほんブログ村」に参加しています。下の絵、またはボタンを押していただけませんか。


# by WofNaka | 2019-02-19 16:57 | アマチュア無線 | Trackback | Comments(0)

アマチュア無線の楽しみ方について(その4)

部品的なお話

★ライセンス(免許証)の話。
 電話級(現 4級)、電信級(現 3級)、2級、1級とあります。
私は45年間、電話級です。なので電信(モールス)はできません。
4級だと送信機の出力や、出られる周波数にも制限があります。

★周波数
 昔は少なかったんですが、今はかなり沢山あります。これに電波型式というのもあるのですが、ここでは割愛します。
長波、中波、短波の周波数として、135KHz、475KHz、1.9MHz、3.5MHz、3.8MHz、7MHz、10MHz、14MHz、18MHz、21MHz、24MHz、28MHzと沢山あります。これらの周波数は電離層に反射する周波数です。このうち4級で使えるのは、3.5MHz、3.8MHz、7MHz、21MHz、24MHz、28MHzです。

 「短波」という言葉は聞き慣れているでしょう。AMラジオと一般に言ってますよね。電離層に反射して遠くまで電波が届きます。季節や電離層の状況によって、海外の放送が聞こえてきて、それを楽しんでいる方もいらっしゃいますね。

次に、VHF、UHFです。50MHz、144MHz、430MHz、1200MHz、2400MHz。そしてさらにその上のSHFというのが、5600MHz、10GHzです。

VHFで馴染みなのは以前のテレビ放送。UHFも馴染みの言葉だと思います。
これらは、電離層に反射しません。電離層を突き破って光のような飛び方をします。
もし、テレビの電波が電離層に反射したらどうなるでしょうね。きっと混信がおきると思いますよ。稀に、電離層の状況によって海外のテレビ放送が混信して、写りが悪くなるということが以前はありました。そういう時に、テレビを見ている人たちは不快感を示すでしょうが、アマチュア無線家は、喜ぶんですね。つまり、普段反射しない、VHF、UHFで反射による遠方との交信ができるからなんです。やっぱり変わってますかね。

★コールサイン
 コールサインは世界中でのルールがあって、アマチュア無線といえども、そのコールサインは1局に1つなのです。つまり私が使っているコールサインは世界にひとつしかないのです。すごいでしょう。放送局にもありますね。
プリフィックスと呼ばれる国際的な文字列のあとに数字があるものと、サフィックスと呼ばれる英文字列の並びで構成されています。
日本の国際的な文字列しては、JA〜JS、7J〜7N、8J〜8Nです。
そして数字は、関東が1、東海が2、関西が3、中国が4、四国が5、九州+沖縄が6、東北が7、北海道が8、北陸が9、信越が0と決まっています。例えば。。。私のコールサインのプリフィックスはJA1です。

 ちなみに、JTはモンゴルですが、むかし、車で走行中に無線をやっていた時、プリフィックスがJTの局から呼ばれまして。頭がJだったのでとっさに日本の局だと思って話し始めたのですが、途中で英語に切り替えました。相手がモンゴルの局だということに気がついたからです。例えばそういうことです。

★フォネティックコード(欧文通話表)、和文通話表
 例えば、「M」なのか「N」なのかわからないことがありますが、これも国際的に決まっている欧文通話表から「マイク」とか「ノーベンバー」という言い方で、文字を判別しやすいような仕組みがあります。よく外国映画の飛行機の通信で、「マイク」とか「キロ」とか言ってますが、それはこれです。日本語の場合、昔、電報で、この和文通話表を使ってました。例えば、私のばあい「なか」がハンドルネームなので、「名古屋のな」「為替のか」というふうに使います。

★信号強度
 通話の場合は了解度と信号強度、電信の場合はさらに音調を数値で表します。
了解度は(1〜5)、信号の強さは(1〜9)、音調も(1〜9)。例えば電話での一番強い信号は59です。電信では599となります。自分には強く聞こえていても相手には弱く聞こえる場合には、こちらからの送信に工夫が必要になるというわけです。


あとなんだろう。

追伸:なぜ、今夜はこんなに一気に書いているのか。それは明日がお休みだからです。



「にほんブログ村」に参加しています。下の絵、またはボタンを押していただけませんか。


# by WofNaka | 2019-02-19 00:37 | アマチュア無線 | Trackback | Comments(0)

アマチュア無線の楽しみ方について(その3)

海外との交信

あんなに英会話の本を集めていながら、ろくに英語も話せないのに、なぜか100カ国ぐらいと交信ができているなんていう話をすると、誰もが「話せない」なんてのは私の謙遜だと思うかもしれませんが、それは間違いです。本当に喋れません。

無線の交信について説明しなければなりません。
無線の交信が「成立」するには条件があって、相手のコールサインと、相手からの信号強度が聞き取れなければならない、と決まっています。

なぜ「成立」が必要なのか。それは、交信した相手から交信証をもらうためや、コンテストの点数として有効になるためです。なぜ交信証が必要か、それは、今日の話題からどんどんそれていくので簡単にしたいのですが、つまりはアワードと言って、例えば全国にある全市全郡と交信できたらもらえる賞があったりするのです。私が開局した当時の全市と全郡はそれぞれ6百数十箇所ずつありました。そのすべてと交信できる人というのは、神様まではいかなくても何年もかけなければいけない、っていうことですね。はい、ここまで。

なので「成立」した海外の局数が100カ国だということです。また必ずしも交信証の交換はしなくてもいい。そして、海外と交信するために、まさに判で押したような「ラバースタンプ」という交信の方法があるのです。
つまりは、相手のコールサインと相手の信号強度の交換に加えて、自分が電波を発信している場所やハンドルネームくらいの話し方の例があってそれをなぞればいいわけです。
ま、それでも大変ですけれど。

さて、アマチュア無線は地球や宇宙を相手にした趣味だという話は先にしていますが、地球はご存知のように丸いです。そして無線は最低でも2地点(自分と相手)間での交信になります。円でいる2地点ですから短い距離もあれば、その反対側の長い距離もあります。通常は短い距離のショートパスでの交信ですが、時に反対側の長い距離(ロングパス)で交信したがる人も出てきます。

私がロシアの局と交信していた時のこと。相手が、ちょっと待て、と言ってきたのです。あ、英語でね。その意味をなんとなくわかっていましたが、でも不安でした。でも相手からしたら、これだけ強力な電波だから、もしかしたらロングパスでも交信ができるのではないか、と思ったようなのです。
つまりは、相手が使っているアンテナは指向性があるアンテナだったということです。
でも、私は待てなかったのです。とても相手も私も残念だったと思います。無線歴45年のなかでたった一度の出来事だったんですから。

交信の会話ですが、英語や中国語、ロシア語もあればポルトガル語もありますが、主流は英語ですね。だいたい英語で話せばなんとかなるのですが、英語圏でない相手と英語でおしゃべりすると面白い現象が起こります。特に、相手が日本語を勉強していたりすると。
相手は、相手がつまりは私が日本人なので、自分が勉強している日本語を話したがります。こちらは、それはわかっていても、相手の日本語の理解力を訝って、あえて英語で話してしまうのです。
そうすると、相手からは日本語、こちらは英語で話すんですよね。まぁ、不思議な状況になります。
また、逆もありますね。
こちらが挨拶程度ならばロシア語も話せたりするわけですね。
不思議な会話になります。

そして、私は、何が楽しみだったか。

世界地図に、その日交信できた相手の都市を見つけて、地図にプロットすることが楽しみでした。
そして、その都市に思いを馳せるわけです。
もっとたくさんおしゃべりして、相手の住んでいるところの話とか、家族の話とか無線の話とかアンテナの話とかしたいわけですよ。でも無理でしたね。どうしてもダメでした。

でも100カ国。



「にほんブログ村」に参加しています。下の絵、またはボタンを押していただけませんか。


# by WofNaka | 2019-02-18 23:45 | アマチュア無線 | Trackback | Comments(0)

アマチュア無線の楽しみ方について(その2)

私が持っているアンテナ作成のための本。
1.アンテナ・ハンドブック(2代目:S60年発行)
2.ワイヤーアンテナハンドブック(S54年発行)
3.バーチカルアンテナ・ハンドブック(S55年発行)
4.キュービカルクワッド・ハンドブック(S54年発行)
5.アマチュアの八木アンテナ(S56年発行)
6.ループ&コンパクト・アンテナ(2009年発行)
7.手作りアンテナ入門(2008年発行)
8.QUAD ANTENNAのすべて(1990年発行)
9.ビーム・アンテナのバリエーションと製作(2010年発行)
10.ヘンテナⅢ(頂き物)
11.ユニークな実用アンテナ(2008年発行)
12.ベランダ・バルコニーアンテナ専科(2009年発行)
13.ビーム・アンテナのバリエーションと製作(2010年発行)
14.シミュレーションによるアンテナ製作(2008年発行)
15.外紙記事で作る変わり種アンテナ(2012年発行)
16.アマチュア無線のアンテナを作る本(2013年発行)

このなかで、全く使わないものもありますが、日々、これらの本を読んで、我が家の穴蔵環境でも使えるアンテナを探しては試作を繰り返しているのです。

でも、電波って面白いなと思った本があります。
ブルーバックスから1987年に出た「アンテナの科学」です。これは結構難しい本でしたけれど、読み出したら止まらないの。電波って目には見えないんだけれど、実は波の伝わり方なんていうものはお風呂に入れば見れるのです。そんでもって、お風呂の中で指を水面に立てて、少しだけ震わせれば、ほらそこに、伝搬のしくみが目で見られるではないですか。

話は変わりますが、海外との交信のために英語を話せるようになりたくて、アンテナ製作に関する本の数ちかい数の本を購入しましたが、ダメ。どれも身につきませんでした。
なので、最近は諦めて、翻訳アプリを使っています。

海外との交信の話は、またあとで。。。


「にほんブログ村」に参加しています。下の絵、またはボタンを押していただけませんか。


# by WofNaka | 2019-02-18 23:11 | アマチュア無線 | Trackback | Comments(0)

アマチュア無線の楽しみ方について(その1)

アマチュア無線は無線機を使って会話を楽しむ他に、無線機を作ったり手直ししたり、改造したり(もちろん完成品の許可をもらって)する楽しみや、同じようにアンテナに関しても作ったり買ったり手直ししたり、考えたり、する楽しみ方があります。
車で言うと、車体をいじったり、足回りにお金をかけたりですかね。そして車自体を乗るのが好きな人もいますね。

車と違うのは、つるんで出かけない、かな。
無線の場合は、たとえつるんだ人たちが違う周波数で無線を楽しんでいたとしても、お互いのパワーや、出力などで隣の人の無線機に妨害電波になって影響を与えることがあります。また、一緒につるむ人たちが仲間であれば、何も無線を使って会話する必要もないわけで。
そういう意味では、つるまずに分散して楽しむかな、と。

そうそう、いろんな周波数という話になったが。
例えば、地球の周りには電離層という電波を跳ね返す層がありますが、これに反射させて海外との交信ができます。また太陽の黒点の状況や季節的なものなのか、普段は跳ね返す層ができないけれど、跳ね返す層ができるときがあります。
もちろん、いつ生まれていつ消えるともしれない気まぐれな層です。それを見つけて、普段反射ではできない遠方との交信ができます。
この反射、別に電離層だけじゃありません。EMEという方法は、月面に電波を反射させて交信する通信方法です。壮大でしょう?
また水面を反射させたり山に反射、ビルに反射、山のてっぺんで回折なんかも面白い現象ですね。

中継っていうのもある。中継局がいて、遠方との交信ができる。アマチュア無線衛星も飛んでいるし、趣味の割にお金も技術も掛かっている。

あとは、電信。モールス信号での通信ですね。デジタルな世界もありますが、私は知らない。

ともかく、無線機とアンテナと宇宙的気象状況を駆使して、電波を飛ばすことについて、一般人としては誰にも負けない、と自負している無線局は多いです。
そして、携帯電話は先ほどの中継に近いものがありますから、中継局が壊れると役立ちませんが、アマチュア無線は、そんな時に威力を発揮するのです。それがどういう時のことを言っているのか。。。わかりますよね。

(Facebookにも同じ内容で投稿しています)

「にほんブログ村」に参加しています。下の絵、またはボタンを押していただけませんか。


# by WofNaka | 2019-02-17 10:28 | アマチュア無線 | Trackback | Comments(0)
